Аппарат рентгеновский панорамный фланцевый "0,5 СБК 200 СПФ" с универсальным питанием

Аппарат рентгеновский панорамный фланцевый "0,5 СБК 200 СПФ" с универсальным питанием

Аппарат рентгеновский переносной панорамный фланцевый для промышленной рентгенографии
"САЛЮТ" "0,5 СБК 200 СПФ" с универсальным питанием

Аппарат рентгеновский переносной панорамный фланцевый «0.5 СБК 200 СПФ» с универсальным питанием предназначен для проведения панорамного радиографического контроля качества сварных соединений круговых сварных швов тройников, фланцев с отводами и прямых труб с отводами малых и средних диаметров.

Моноблок «0,5 СБК 200 СПФ» представляет собой источник рентгеновского излучения со встроенной панорамной рентгеновской трубкой типа 1БПК 12-200, работающей в режиме с постоянным напряжением на аноде и постоянным током анода во время экспозиции.

Аппарат имеет расширенный диапазон рабочих температур и может применяться в условиях Арктики при температурах до -40 °С.

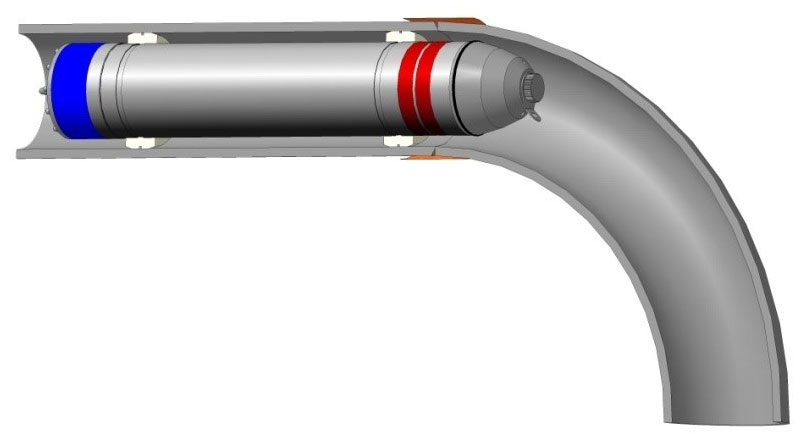

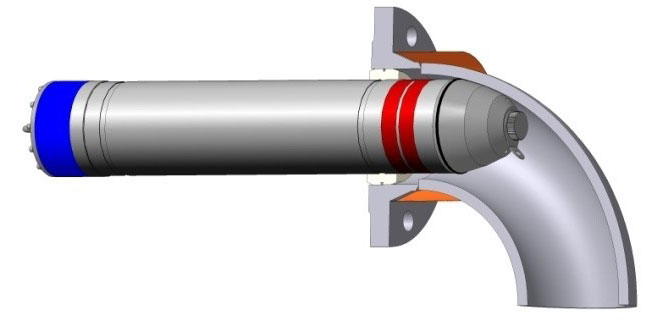

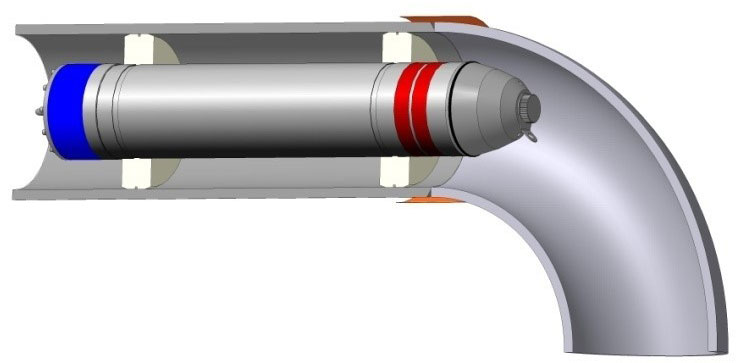

Примеры установок аппарата

Состав базового комплекта
Моноблок «0,5 СБК 200 СПФ»
5.2.2 Блок питания и управления (БПУ) «0,5 СБК 200 СПФ» с универсальным питанием
6.1 Пульт дистанционного управления (ПДУ) «0,5 СБК 200 СПФ»
5.3.2 Кабель моноблока (2РМ22-2РМ22) длиной 5 м
5.3.4 Кабель ПДУ (XS9JK- XS9JK) длиной 25 м
5.3.6 Кабель сетевой (2РМ24-евровилка) длиной 2 м

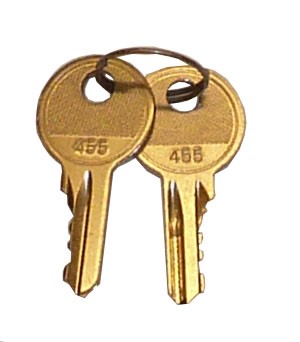

Комплект ключей замка безопасности

Комплект эксплуатационной документации

Футляр для Моноблока «0,5 СБК 200 СПФ»

Пластиковый ящик для Блока питания и управления «0,5 СБК 200 СПФ»
Назначение

Аппарат предназначен для проведения панорамного радиографического контроля качества сварных соединений монтажных и строительных конструкций на:

-компрессорных и нефтеперекачивающих станциях;

-нефтяных терминалах;

-тепловых и атомных электростанциях;

-объектах нефтехимической промышленности.

Аппарат имет функцию автоматической тренировки рентгеновской трубки.


Основные технические характеристики
Аанодное напряжение 100 - 200 кВ
Анодный ток 0,1 - 5 мА
В диапазоне от 100 кВ до 200 кВ характеристика по мощности - изоваттная
с предельной мощностью на аноде 500 Вт
Диаграмма излучения круговая, с углами 360° × ±20°
Размер фокусного пятна 1,3 x 3,5 мм

Все части базового комплекта укладываются в футляр для моноблока и пластиковый ящик.
Масса этого комплекта не превышает 23 кг


Дополнительная комплектация
5.3.2 Кабель моноблока (2РМ22-2РМ22) - длина по заказу

Подробные технические характеристики
Предельные значения режимов работы:

мощность на аноде рентгеновской трубки 500 Вт
анодное напряжение 200 кВ
анодный ток 5 мА
В диапазоне 100 кВ – 200 кВ характеристика по мощности изоваттная с предельным значением на аноде 500 Вт

Диапазон уставок режимов работы рентгеновской трубки:

анодного напряжения на рентгеновской трубке
 100÷200 кВ
тока анода рентгеновской трубки 0,1÷5,0 мА
времени экспозиции 1 ÷ 998 сек
времени задержки начала экспозиции 0 ÷ 60 сек

Дискретность уставок режимов работы:

анодного напряжения 1,0 кВ
анодного тока 0,1 мА
времени экспозиции 1 сек
времени задержки начала экспозиции 5 сек

Рентгенооптические параметры:

Диаграмма излучения круговая, с углами 360° × ±20°
Диаграмма экспозиции по железу для плёнки AGFA D7 со штатными свинцовыми экранами. Плотность почернения D = 2.0. Фокусное расстояние 400 мм
Диаграмма экспозиции по железу для плёнки AGFA D7 со штатными свинцовыми экранами. Плотность почернения D = 2.0. Фокусное расстояние 700 мм
Размер фокусного пятна 1,3 × 3,5 мм

Напряжение питания и потребляемая мощность:

Питание - от сети переменного тока 50 Гц с напряжением 100 ÷ 240 В
Питание - от источника постоянного тока с напряжением 24 В ± 10%
Потребляемая мощность, не более 700 Вт

Температурные параметры:

Диапазон рабочих температур окружающей среды -40°С ÷ +40° С
Диапазон температур хранения -50° С ÷ +50° С
Температура отключения по перегреву моноблока +70° С

Габаритные размеры основных частей аппарата:

Моноблок «0,5 CБК 200 СПФ» ∅120 × 712 мм
Блок питания и управления «0,5 СБК 200 СПФ» (БПУ) с универсальным питанием 280 × 190 × 180 мм
Пульт дистанционного управления (ПДУ) «0,5 СБК 200 СПФ» 155 × 100 × 30 мм

Масса основных частей аппарата:

Моноблок «0,5 СБК 200 СПФ», не более 12 кг
Блок питания и управления «0,5 СБК 200 СПФ» (БПУ) с универсальным питанием, не более 3,8 кг
Пульт дистанционного управления (ПДУ) «0,5 СБК 200 СПФ», не более 0,4 кг
Кабель моноблока (2РМ22-2РМ22) длиной 5 м, не более 0,7 кг
Кабель ПДУ (XS9JK- XS9JK) длиной 25 м, не более 0,8 кг
Кабель сетевой (2РМ24-евровилка) длиной 2 м, не более 0,2 кг

Комплект эксплуатационной документации: (Скачать pdf)

Паспорт технический «0,5 СБК 200 СПФ» с универсальным питанием
Техническое описание «0,5 СБК 200 СПФ» с универсальным питанием
Руководство по эксплуатации «0,5 СБК 200 СПФ» с универсальным питанием

Тара:

Футляр для Моноблока «0,5 СБК 200 СПФ»
Пластиковый ящик для Блока питания и управления «0,5 СБК 200 СПФ»
